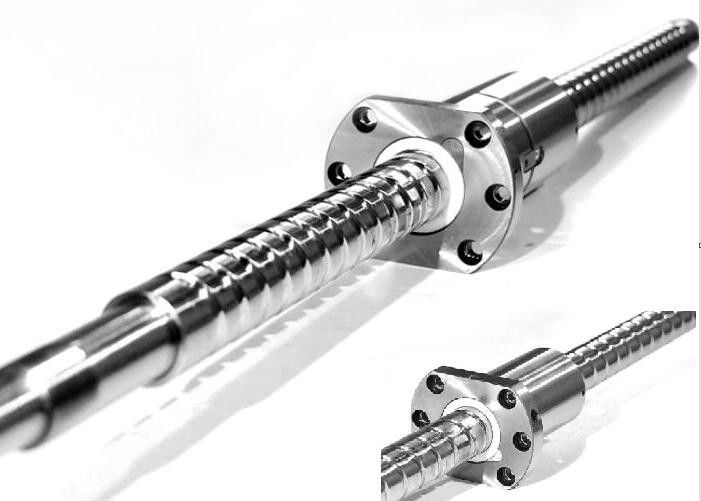

Trục vít bi có độ ồn thấp 12-50mm với đai ốc mặt bích

Mô tả Sản phẩm:

Vít bi là bộ phận truyền động được sử dụng phổ biến trong cả máy công cụ và máy móc chính xác.Chức năng chính của nó là chuyển đổi chuyển động quay thành chuyển động tuyến tính hoặc mô-men xoắn thành lực lặp dọc trục, đồng thời sở hữu các đặc tính có độ chính xác, độ đảo ngược và hiệu quả cao.Do khả năng chống ma sát nhỏ, vít bi được sử dụng rộng rãi trong các thiết bị công nghiệp và dụng cụ chính xác khác nhau.

Vòng bi là một thành phần quan trọng trong thiết bị cơ khí hiện đại.Chức năng chính của nó là hỗ trợ thân quay cơ học, giảm hệ số ma sát trong quá trình chuyển động và đảm bảo độ chính xác khi quay của nó.Vít bi thường được trang bị ổ đỡ đặc biệt cho vít, có góc tiếp xúc 60°.Vòng bi này có khả năng chịu lực lớn, tốc độ thấp và độ chính xác cao.Nói chung, vòng bi cần được ghép nối trong quá trình lắp đặt.Phương pháp ghép nối cụ thể phải được xác định dựa trên việc sử dụng máy công cụ.

Để nâng cao độ chính xác làm việc của hệ thống cấp liệu, cơ cấu vít bi phải có độ cứng truyền động cao.Ngoài việc tăng độ cứng cho bản thân vít bi, cơ cấu vít bi phải được thiết kế với kết cấu đỡ đủ cứng và phải được lắp đặt đúng cách.Các yếu tố ảnh hưởng đến độ cứng của kết cấu đỡ bao gồm độ cứng của bệ ổ trục, diện tích tiếp xúc giữa bệ ổ trục và kết cấu máy và độ cứng của ổ trục.

Vít bi đa năng, sử dụng ổ bi tiếp xúc góc là đủ.Lắp vòng bi “mặt đối mặt” vào hai đầu trục đỡ của vít bi.Nếu là thanh vít chuyên dùng cho thiết bị đặc biệt và nếu hướng dẫn lắp đặt thiết bị yêu cầu sử dụng vòng bi chuyên dụng thì hãy lắp ráp theo hướng dẫn liên quan.

Trong khả năng chịu tải của vít bi, cả tải trọng hướng tâm và tải trọng trục đều tồn tại đồng thời và cần cân nhắc khi lựa chọn vòng bi.Các loại vòng bi thường được sử dụng có thể chịu tải đồng thời bao gồm vòng bi tiếp xúc góc và vòng bi côn.Cái trước tập trung vào các trường tải nhẹ khô và tốc độ cao, trong khi cái sau tập trung vào các tình huống tải nặng và tốc độ thấp.Cần lưu ý rằng hai loại vòng bi trên thường được sử dụng theo cặp và được lắp đặt tương đối với nhau (mặt đối mặt hoặc quay lưng lại), điều này có thể hạn chế chuyển động dọc trục của thanh vít.

Hướng dẫn lắp đặt vòng bi vít bi:

• Sử dụng ống bọc lắp đặt, đường kính của ống bọc giống như vòng trong của ổ trục và vật liệu có thể là ống bọc bằng nhôm hoặc đồng để ấn vòng trong vào. Nếu dung sai chặt chẽ hoặc độ vừa vặn chặt, thì ổ trục nên được làm nóng.
• Chú ý quan sát góc tiếp xúc của mũi tên hoặc con lăn bên trong ổ trục ở vị trí hoàn chỉnh.Nói chung, nó được kết hợp quay lưng lại hoặc mặt đối mặt, và cuối cùng vặn vào đai ốc khóa.Bộ phản xạ ngược nên chú ý đến vị trí của đai ốc cố định.Một khi đã khóa thì không thể nới lỏng ra được, nếu không sẽ ảnh hưởng lớn hơn đến độ chính xác của quá trình truyền động.

Đặc trưng:

Vít bi có tính năng hiệu quả cao, với thiết bị kiểm tra và quy trình kiểm tra chất lượng đảm bảo hiệu suất sản phẩm trên 90%.Độ tăng nhiệt độ thấp của nó là do chất lượng bề mặt vượt trội của đường bi vít và kích thước nghiêm ngặt của quả bóng đảm bảo ma sát thấp nhất giữa quả bóng và đường ray.

Việc siết chặt trước và loại bỏ khe hở dẫn đến cặp truyền động trục vít đạt được độ chính xác định vị cao.Thiết kế tuyệt vời và chế tạo tỉ mỉ cho phép máy này hoạt động đáng tin cậy ở tốc độ cao trên 60M/phút.Hơn nữa, độ cứng của thanh vít và đai ốc được cải thiện thông qua quá trình xử lý bằng vật liệu tuyệt vời cũng như việc siết chặt trước và loại bỏ khe hở.

Do không có ma sát nhớt giữa vít và đai ốc nên hiện tượng bòo trong bộ truyền động được loại bỏ.Ngoài ra, một thiết bị chống bụi đặc biệt được thiết kế ở đầu đai ốc và cần phải bảo trì chung trong quá trình vận hành.Cuối cùng, tuổi thọ sử dụng lâu dài được đảm bảo nhờ sự kiểm soát chặt chẽ vật liệu và độ cứng bề mặt HRC62 của vít (thép carbon cao) và đai ốc (thép hợp kim).

Các thông số kỹ thuật:

Các ứng dụng:

Việc sử dụng vít bi có nhiều ứng dụng trong lĩnh vực máy móc công nghiệp, như trung tâm gia công CNC, máy tiện CNC, giường CNC, máy cắt dây CNC, máy khoan CNC, máy phay cổng, thiết bị gia công laser, máy đánh dấu, máy khắc CNC , máy vẽ, máy đóng gói IC, máy gia công xả CNC, máy mài CWC, máy thủy tinh, máy dệt, máy chế biến gỗ, máy in và đóng gói, máy dầu khí, máy luyện kim và máy thuốc lá.

Hơn nữa, vít bi cũng có thể được sử dụng trong máy móc điện tử, chẳng hạn như cánh tay robot, máy kiểm tra, thiết bị đo lường, bệ XY, thiết bị y tế và các thiết bị tự động hóa nhà máy khác.Các máy truyền động như thiết bị xử lý nhiệt kim loại, thiết bị phản ứng hạt nhân và bộ truyền động cũng được hưởng lợi từ việc sử dụng vít bi.Trong ngành hàng không vũ trụ, vít bi thường được sử dụng trong bộ truyền động nắp máy bay, bộ truyền động ghế ngồi, thiết bị lắp đặt sân bay và bộ truyền động ăng-ten vô tuyến.

Cuối cùng, vít bi cũng được sử dụng rộng rãi trong điều khiển cửa ra vào, điều khiển giường y tế và thiết bị bãi đậu xe.Tóm lại, việc sử dụng vít bi áp dụng cho nhiều máy móc và thiết bị từ các ngành công nghiệp khác nhau.

Tùy chỉnh:
