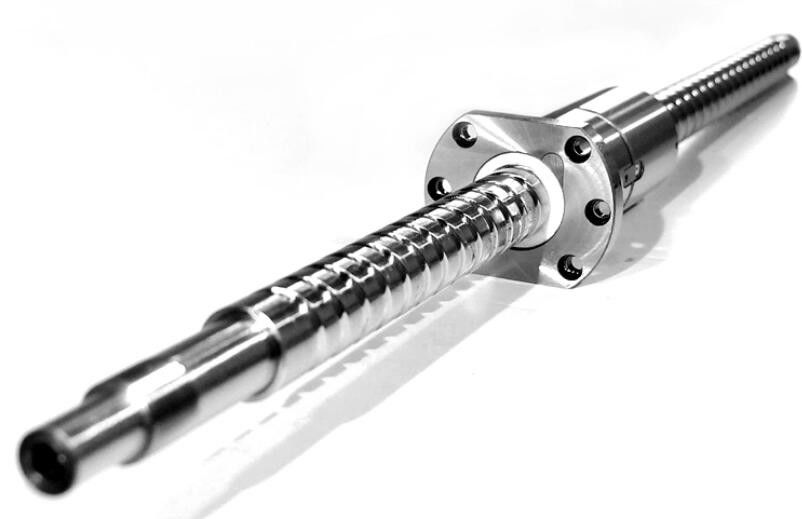

Vít chì bi có đường kính 12-50mm với khối cuối bằng nhựa

Mô tả Sản phẩm:

Vít bi là bộ phận truyền động được sử dụng phổ biến trong cả máy công cụ và máy móc chính xác.Chức năng chính của nó là chuyển đổi chuyển động quay thành chuyển động tuyến tính hoặc mô-men xoắn thành lực lặp dọc trục, đồng thời sở hữu các đặc tính có độ chính xác, độ đảo ngược và hiệu quả cao.Do khả năng chống ma sát nhỏ, vít bi được sử dụng rộng rãi trong các thiết bị công nghiệp và dụng cụ chính xác khác nhau.

Vòng bi là một thành phần quan trọng trong thiết bị cơ khí hiện đại.Chức năng chính của nó là hỗ trợ thân quay cơ học, giảm hệ số ma sát trong quá trình chuyển động và đảm bảo độ chính xác khi quay của nó.Vít bi thường được trang bị ổ đỡ đặc biệt cho vít, có góc tiếp xúc 60°.Vòng bi này có khả năng chịu lực lớn, tốc độ thấp và độ chính xác cao.Nói chung, vòng bi cần được ghép nối trong quá trình lắp đặt.Phương pháp ghép nối cụ thể phải được xác định dựa trên việc sử dụng máy công cụ và hai đầu của vít bi được kết nối thông qua vòng bi và ổ trục, sau đó được kết nối thông qua ổ trục và thiết bị.Đai ốc được nối với đế đai ốc thông qua mặt bích, chìa khóa hoặc ren.Sau khi lắp vòng bi vào hai đầu thanh vít, cố định vòng bi bằng vòng chặn hoặc đai ốc khóa.Khi vít bi hoạt động sẽ sinh ra lực dọc trục và cần có vòng bi chịu được lực đẩy dọc trục.

Để nâng cao độ chính xác làm việc của hệ thống cấp liệu, cơ cấu vít bi phải có độ cứng truyền động cao.Ngoài việc tăng độ cứng cho bản thân vít bi, cơ cấu vít bi phải được thiết kế với kết cấu đỡ đủ cứng và phải được lắp đặt đúng cách.Các yếu tố ảnh hưởng đến độ cứng của kết cấu đỡ bao gồm độ cứng của bệ ổ trục, diện tích tiếp xúc giữa bệ ổ trục và kết cấu máy và độ cứng của ổ trục.

Vít bi đa năng, sử dụng ổ bi tiếp xúc góc là đủ.Lắp vòng bi “mặt đối mặt” vào hai đầu trục đỡ của vít bi.Nếu là thanh vít chuyên dùng cho thiết bị đặc biệt và nếu hướng dẫn lắp đặt thiết bị yêu cầu sử dụng vòng bi chuyên dụng thì hãy lắp ráp theo hướng dẫn liên quan.

Trong khả năng chịu tải của vít bi, cả tải trọng hướng tâm và tải trọng trục đều tồn tại đồng thời và cần cân nhắc khi lựa chọn vòng bi.Các loại vòng bi thường được sử dụng có thể chịu tải đồng thời bao gồm vòng bi tiếp xúc góc và vòng bi côn.Cái trước tập trung vào các trường tải nhẹ khô và tốc độ cao, trong khi cái sau tập trung vào các tình huống tải nặng và tốc độ thấp.Cần lưu ý rằng hai loại vòng bi trên thường được sử dụng theo cặp và được lắp đặt tương đối với nhau (mặt đối mặt hoặc quay lưng lại), điều này có thể hạn chế chuyển động dọc trục của thanh vít.

Hướng dẫn lắp đặt vòng bi vít bi: Sử dụng ống lắp đặt, đường kính của ống bọc giống như vòng trong của ổ trục và vật liệu có thể là ống bọc nhôm hoặc đồng để ép vòng trong vào. Nếu dung sai chặt hoặc khớp nối chặt chẽ, ổ trục phải được làm nóng.Chú ý quan sát góc tiếp xúc của mũi tên hoặc con lăn bên trong ổ trục ở vị trí hoàn chỉnh.Nói chung, nó được kết hợp quay lưng lại hoặc mặt đối mặt, và cuối cùng vặn vào đai ốc khóa.Tấm phản xạ ngược hoặc vòng an toàn có lỗ có thể được sử dụng để xử lý tình trạng vít khóa bị lỏng.

Đặc trưng:

Vít bi có nhiều ưu điểm, cụ thể:

• Hiệu quả cao với thiết bị kiểm tra và quy trình kiểm tra chất lượng đảm bảo hiệu suất sản phẩm từ 90% trở lên.
• Nhiệt độ tăng thấp do chất lượng bề mặt vượt trội của đường bi vít và kích thước nghiêm ngặt của quả bóng.
• Độ chính xác cao nhờ mức tăng nhiệt độ nhỏ và các biện pháp như siết chặt trước và loại bỏ khe hở.
• Tốc độ cao với máy hoạt động tin cậy ở tốc độ cao trên 60M/phút.
• Độ cứng cao với thanh vít và đai ốc được xử lý bằng vật liệu tuyệt vời và loại bỏ khe hở và siết chặt trước.
• Khả năng đảo ngược cao do không có ma sát nhớt giữa vít và đai ốc.
• Ít phải bảo trì nhờ thiết bị chống bụi đặc biệt được thiết kế ở đầu đai ốc.
• Tuổi thọ dài nhờ sự kiểm soát chặt chẽ vật liệu và độ cứng bề mặt HRC62 của vít và đai ốc.

Các thông số kỹ thuật:

Các ứng dụng:

Vít bi có thể được sử dụng rộng rãi cho các máy móc công nghiệp khác nhau, như trung tâm gia công CNC, máy tiện CNC, giường CNC, máy cắt dây CIC, máy khoan CNC, máy phay cổng, thiết bị xử lý laser, máy đánh dấu, máy khắc CNC, máy vẽ bao bì IC máy, máy gia công xả CIC, máy mài CWC, máy thủy tinh, máy dệt, máy chế biến gỗ, máy in và đóng gói, máy dầu khí, máy luyện kim, máy thuốc lá, v.v.

Ngoài ra, nó cũng có thể được áp dụng cho máy móc điện tử, chẳng hạn như cánh tay robot, máy kiểm tra, thiết bị đo lường, nền tảng XY, thiết bị y tế, thiết bị tự động hóa của nhà máy.Trong khi đó, vít bi có thể được sử dụng cho máy truyền động, thiết bị xử lý nhiệt kim loại, thiết bị phản ứng hạt nhân, bộ truyền động và ngành công nghiệp hàng không vũ trụ hỗ trợ, như bộ truyền động nắp máy bay, bộ truyền động ghế, thiết bị lắp đặt sân bay, bộ truyền động ăng-ten vô tuyến, điều khiển cửa và cửa sổ, giường y tế điều khiển, thiết bị bãi đậu xe, vv

Tùy chỉnh:

Của chúng tôiHướng dẫn chuyển động tuyến tínhđược thiết kế để tương thích với tải nặng và được làm bằng loại rãnh thắt lưng bằng kim loại.Cấu trúc bao gồm một trục, đai ốc vít và ổ bi.Sản phẩm của chúng tôi có đường kính từ 12 đến 50 mm và chiều dài tối đa 10 m.Với khả năng chịu tải tĩnh 595 tấn, chúng tôiHướng dẫn chuyển động tuyến tínhđược làm bằng trục vít bi có đai ốc, vít bi, vít bi cán và thanh dẫn hướng tuyến tính.

Đóng hàng và gửi hàng:

Hướng dẫn chuyển động tuyến tính được đóng gói cẩn thận và vận chuyển đến khách hàng theo cách hiệu quả và an toàn nhất có thể.Nhân viên của chúng tôi hết sức cẩn thận trong việc đảm bảo rằng sản phẩm được đóng gói đúng cách và vận chuyển an toàn và bảo đảm đến nơi đến.

Chúng tôi sử dụng kết hợp vật liệu đóng gói cách nhiệt và đệm bảo vệ để giữ sản phẩm ở trạng thái tốt nhất trong quá trình vận chuyển.Chúng tôi sử dụng bọc bong bóng, bọc nhựa và các dạng đệm khác để bảo vệ sản phẩm khỏi va đập và các hư hỏng vật lý khác.

Chúng tôi cũng sử dụng các công nghệ theo dõi và giám sát đặc biệt để đảm bảo rằng khách hàng nhận được sản phẩm của họ một cách kịp thời.Hệ thống theo dõi của chúng tôi cho phép chúng tôi theo dõi tiến trình của sản phẩm từ điểm đóng gói đến điểm đến cuối cùng.

Chúng tôi cũng hợp tác với các công ty vận chuyển đáng tin cậy để đảm bảo rằng khách hàng của chúng tôi nhận được sản phẩm của họ một cách kịp thời.Chúng tôi sử dụng các phương thức vận chuyển đáng tin cậy nhất để đảm bảo rằng khách hàng nhận được sản phẩm của họ một cách an toàn và bảo mật.
