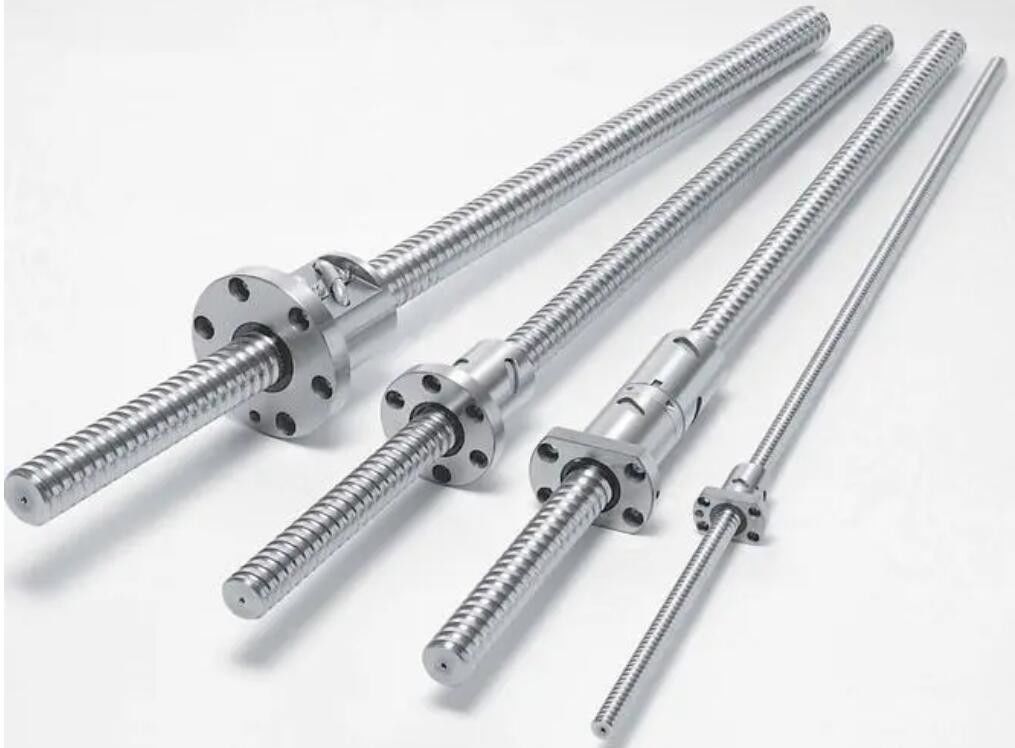

Vít bi là bộ phận truyền động được sử dụng phổ biến trong cả máy công cụ và máy móc chính xác.Chức năng chính của nó là chuyển đổi chuyển động quay thành chuyển động tuyến tính hoặc mô-men xoắn thành lực lặp dọc trục, đồng thời sở hữu các đặc tính có độ chính xác, độ đảo ngược và hiệu quả cao.Do khả năng chống ma sát nhỏ, vít bi được sử dụng rộng rãi trong các thiết bị công nghiệp và dụng cụ chính xác khác nhau.
Vòng bi là một thành phần quan trọng trong thiết bị cơ khí hiện đại.Chức năng chính của nó là hỗ trợ thân quay cơ học, giảm hệ số ma sát trong quá trình chuyển động và đảm bảo độ chính xác khi quay của nó.Vít bi thường được trang bị ổ trục đỡ đặc biệt cho vít, có góc tiếp xúc 60°.Vòng bi này có khả năng chịu lực lớn, tốc độ thấp và độ chính xác cao.Nói chung, vòng bi cần được ghép nối trong quá trình lắp đặt.Phương pháp ghép nối cụ thể phải được xác định dựa trên việc sử dụng máy công cụ và hai đầu của vít bi được kết nối thông qua vòng bi và ổ trục, sau đó được kết nối thông qua ổ trục và thiết bị.Đai ốc được nối với đế đai ốc thông qua mặt bích, chìa khóa hoặc ren.Sau khi lắp vòng bi vào hai đầu thanh vít, cố định vòng bi bằng vòng chặn hoặc đai ốc khóa.Khi vít bi hoạt động sẽ sinh ra lực dọc trục và cần có vòng bi chịu được lực đẩy dọc trục.
Để nâng cao độ chính xác làm việc của hệ thống cấp liệu, cơ cấu vít bi phải có độ cứng truyền động cao.Ngoài việc tăng độ cứng cho bản thân vít bi, cơ cấu vít bi phải được thiết kế với kết cấu đỡ đủ cứng và phải được lắp đặt đúng cách.Các yếu tố ảnh hưởng đến độ cứng của kết cấu đỡ bao gồm độ cứng của bệ ổ trục, diện tích tiếp xúc giữa bệ ổ trục và kết cấu máy và độ cứng của ổ trục.
Vít bi đa năng, sử dụng ổ bi tiếp xúc góc là đủ.Lắp vòng bi “mặt đối mặt” vào hai đầu trục đỡ của vít bi.Nếu là thanh vít chuyên dùng cho thiết bị đặc biệt và nếu hướng dẫn lắp đặt thiết bị yêu cầu sử dụng vòng bi chuyên dụng thì hãy lắp ráp theo hướng dẫn liên quan.
Trong khả năng chịu tải của vít bi, cả tải trọng hướng tâm và tải trọng trục đều tồn tại đồng thời và cần cân nhắc khi lựa chọn vòng bi.Các loại vòng bi thường được sử dụng có thể chịu tải đồng thời bao gồm vòng bi tiếp xúc góc và vòng bi côn.Cái trước tập trung vào các trường tải nhẹ khô và tốc độ cao, trong khi cái sau tập trung vào các tình huống tải nặng và tốc độ thấp.Cần lưu ý rằng hai loại vòng bi trên thường được sử dụng theo cặp và được lắp đặt tương đối với nhau (mặt đối mặt hoặc quay lưng lại), điều này có thể hạn chế chuyển động dọc trục của thanh vít.
Hướng dẫn lắp đặt vòng bi vít bi: Sử dụng ống lắp đặt, đường kính của ống bọc giống như vòng trong của ổ trục và vật liệu có thể là ống bọc nhôm hoặc đồng để ép vòng trong vào. Nếu dung sai chặt hoặc khớp nối chặt chẽ, ổ trục phải được làm nóng.Chú ý quan sát góc tiếp xúc của mũi tên hoặc con lăn bên trong ổ trục ở vị trí hoàn chỉnh.Nói chung, nó được kết hợp quay lưng lại hoặc mặt đối mặt, và cuối cùng vặn vào đai ốc khóa.Máy dò phản xạ ngược thường được sử dụng để định vị vòng bi.
Vít bi có rất nhiều đặc tính tuyệt vời.Nó có hiệu quả cao với hơn 90% thiết bị kiểm tra và quy trình kiểm tra chất lượng.Do chất lượng bề mặt vượt trội và kích thước nghiêm ngặt của quả bóng nên nó có độ tăng nhiệt độ thấp.Với mức tăng nhiệt độ nhỏ và các biện pháp như siết chặt trước và loại bỏ khe hở, nó đạt được độ chính xác cao.Có thể đạt được tốc độ cao vì nó cho phép máy chạy đáng tin cậy trên 60M/phút và thanh vít và đai ốc được xử lý bằng vật liệu tuyệt vời.Không có ma sát nhớt giữa vít và đai ốc, điều này đảm bảo duy trì độ chính xác khi đặt lại.Một thiết bị chống bụi đặc biệt được thiết kế ở đầu đai ốc và cần được bảo trì chung.Thông qua việc kiểm soát chặt chẽ vật liệu và độ cứng bề mặt HRC62 của vít (thép carbon cao) và đai ốc (thép hợp kim), vít bi có tuổi thọ cao.
| Tham số | Sự miêu tả |
|---|---|
| Đường kính lỗ lắp đặt | 11-17,5mm |
| Khả năng chịu tải tĩnh | 595 tấn |
| độ cứng | 1314N/ừm--4956N/ừm |
| Kiểu rãnh eo | Kim loại, thích hợp cho tải nặng |
| Cấu trúc bóng vít | Tốc độ cao và tải nặng |
| Tính năng | Tiếng Ồn Thấp Và Bền Bỉ |
| Trả lại khối kết thúc | Nhựa, thích hợp cho tốc độ cao |
| Đường kính | 12--50mm |
| Phương thức trả về | Khối cuối và loại rãnh eo |
| Khả năng tải động | 126 tấn |
| Vít bi đai ốc đơn | Tốc độ cao và tải nặng |
| Vít bi mặt bích cắt đôi | Tốc độ cao và tải nặng |
| Vít bi chì cao | Tốc độ cao và tải nặng |
Việc sử dụng vít bi được sử dụng rộng rãi trong nhiều ngành công nghiệp:
Máy móc công nghiệp: Trung tâm gia công CNC, máy tiện CNC, giường CNC, máy cắt dây CIC, máy khoan CNC, máy phay cổng, thiết bị gia công laser, máy đánh dấu, máy khắc CNC, máy vẽ máy đóng gói IC, máy gia công xả CIC, máy mài CWC máy móc, máy thủy tinh, máy dệt, máy chế biến gỗ, máy in và đóng gói, máy dầu khí, máy luyện kim, máy thuốc lá.
Máy móc điện tử: Cánh tay robot, máy kiểm tra, thiết bị đo lường, nền tảng XY, thiết bị y tế, thiết bị tự động hóa nhà máy.
Máy truyền động: Thiết bị xử lý nhiệt kim loại, thiết bị phản ứng hạt nhân, thiết bị truyền động.
Công nghiệp hàng không vũ trụ: Thiết bị truyền động cánh máy bay, thiết bị truyền động ghế ngồi, thiết bị lắp đặt sân bay, thiết bị truyền động ăng-ten vô tuyến, điều khiển cửa và cửa sổ, điều khiển giường y tế, thiết bị bãi đậu xe.
Các thanh dẫn hướng chuyển động tuyến tính được đóng gói an toàn và vận chuyển bằng vật liệu đóng gói thích hợp để bảo vệ sản phẩm khỏi bị hư hỏng trong quá trình vận chuyển.Tất cả các mặt hàng đều được kiểm tra cẩn thận trước khi đóng gói và vận chuyển.
Để đảm bảo giao hàng an toàn, các thanh dẫn hướng chuyển động tuyến tính được bọc bong bóng để bảo vệ chúng khỏi mọi hư hỏng tiềm ẩn phát sinh trong quá trình vận chuyển.Đối với những mặt hàng lớn hơn, chúng cũng được đặt trong hộp các tông và dán kín bằng băng keo.
Trước khi giao hàng, các thanh dẫn hướng chuyển động tuyến tính được kiểm tra xem có bất kỳ sai sót hoặc khiếm khuyết nào không.Nếu tìm thấy, chúng sẽ ngay lập tức được thay thế hoặc sửa chữa trước khi gửi đi.
