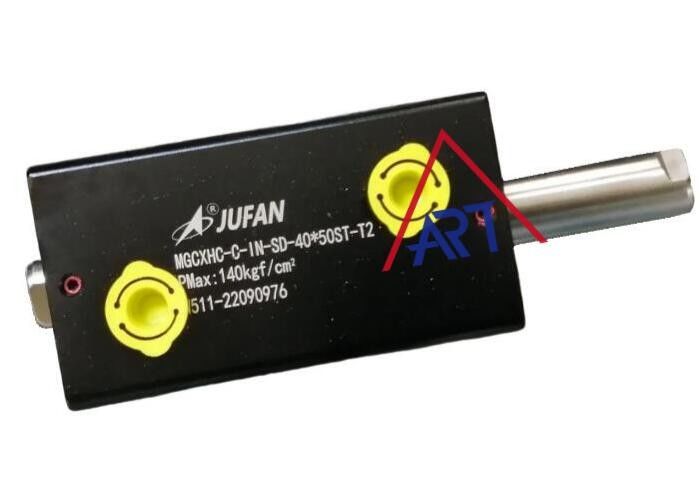

Axi lanh thủy lực nhỏ gọnlà một thiết bị thủy lực được thiết kế đặc biệt để giải quyết không gian lắp đặt hạn chế. Nó có tổng chiều dài khoảng bằng một nửa của một xi lanh dây thừng có cùng đường kính và đường xoay.Thiết kế này có thể được sử dụng hiệu quả trong các thiết bị cơ khí khác nhau, chẳng hạn như khuôn, thiết bị xử lý, nơi không gian là một vấn đề.
| Layout |
|
||||
| Điểm | Tên phần | Qty | Điểm | Tên phần | Qty |
| 1 | Bơm | 1 | 7 | Bao bì thanh | 1 |
| 2 | Cột pít-tông | 1 | 8 | Vòng O-cửa nắp thanh | 1 |
| 3 | Nắp thanh | 1 | 9 | Vòng O-ring của piston | 1 |
| 4 | Bơm | 1 | 10 | Vòng quay lại. | 2 |
| 5 | Piston | 1 | 11 | Vòng đệm | 1 |
| 6 | Mùi bùn | 1 | 12 | Nam châm | 2 |
Các xi lanh nhỏ hoạt động như thế nào?
Dưới đây là một lời giải thích từng bước về cách một xi lanh thủy lực nhỏ gọn hoạt động:
Các thành phần cơ bản:
Một xi lanh thủy lực nhỏ gọn bao gồm một thùng hình trụ, một piston, một thanh gắn với piston, niêm phong và một bể lưu trữ chất lỏng thủy lực.
Lắp đặt xi lanh:
Các xi lanh được lắp đặt trong một hệ thống thủy lực, bao gồm một bơm để tạo áp suất thủy lực, van để kiểm soát dòng chảy của chất lỏng, và các thành phần khác cho các ứng dụng cụ thể.
Lấp đầy chất lỏng
Các xi lanh thủy lực được lấp đầy với chất lỏng thủy lực, thường dựa trên dầu. chất lỏng có trong xi lanh và hệ thống thủy lực.
Piston và Rod:
Piston được đặt bên trong xi lanh và được kết nối với một thanh. thanh kéo dài từ một đầu của xi lanh, và đầu kia có thể mở hoặc đóng, tùy thuộc vào thiết kế cụ thể.
Áp suất chất lỏng:
Khi chất lỏng thủy lực được bơm vào xi lanh, nó tạo ra áp lực.
Luật của Pascal:
Theo định luật của Pascal, áp suất áp dụng cho chất lỏng được truyền đi bằng nhau theo mọi hướng.
Sản xuất lực:
Áp lực trên piston tạo ra một lực. Lực được tính bằng cách nhân áp suất với diện tích hiệu quả của piston. Lực này được truyền đến thanh kết nối.
Di chuyển thanh:
Khi lực được áp dụng lên thanh, nó bắt đầu di chuyển.
Sản lượng công việc:
Di chuyển tuyến tính của thanh được sử dụng để thực hiện công việc trong môi trường bên ngoài. Công việc này có thể liên quan đến nâng, đẩy, kéo hoặc bất kỳ nhiệm vụ nào khác tùy thuộc vào ứng dụng.
Các con dấu và sự trở lại của chất lỏng:
Các niêm phong được sử dụng trong xi lanh thủy lực để ngăn ngừa rò rỉ chất lỏng. Khi thanh di chuyển, chất lỏng bị dịch chuyển được trả về bể lưu trữ chất lỏng thủy lực thông qua hệ thống,hoàn thành chu kỳ thủy lực.
Thiết kế nhỏ gọn của xi lanh thủy lực làm cho chúng phù hợp với các ứng dụng với không gian hạn chế.làm cho chúng thành phần thiết yếu trong các ứng dụng máy móc công nghiệp và di động khác nhauBảo trì thích hợp, bao gồm kiểm tra rò rỉ, duy trì chất lỏng thủy lực và kiểm tra niêm phong, rất quan trọng cho hoạt động hiệu quả và đáng tin cậy của xi lanh thủy lực nhỏ gọn.
MG-CXHC A---J---IN---SD---50X30---25mm---TXn---1---02---A
1 2 3 4 5 6 7 8 9 10 11
| MG-CXHC: Các xi lanh nhỏ gọn cảm ứng | ||
| 1 | Loại | (1) A: hoạt động gấp đôi (2) C: cột hai (3) D: thanh đôi với đường thẳng đường |
| 2 | Tùy chọn | J: chống nhiệt / xói mòn ((lưu ý::"space"nếu không được sử dụng) |
| 3 | Sợi thanh | (1) IN: l.d.thread (2) EX: o.D.thread |
| 4 | Cài đặt | (1) SD: cơ bản (2) LA: loại chân |
| 5 | Mở (mm) | (1) SD: 32, 40, 50, 63, 80,100 (2) LA: 40,50,63,80,100 |
| 6 | Chuyện đột quỵ (mm) | Không có bảng "cơ chế nhịp" |
| 7 | Định hướng nhịp | Chỉ thẳng hàng phía trước và chiều dài thẳng hàng chiều dài |
| 8 | Cảm biến và số lượng | (1)T: 2 dây, 2 mét P: Sợi dây PNP3, 2 mét N: NPN3 dây, 2 mét (2) n: qty |
| 9 | Bao bì | (1)1 : ((PU) ((tiêu chuẩn sử dụng) (2)2: ((NBR) (3)3: ((FPM) |
| 10 | Bộ điều chỉnh dòng chảy | (1)02: 1/4 "(12/ phút) (2)03: 3/8" ((20/min) (3)04: 1/2 "(30/min) |
| 11 | Van kiểm tra | (1)A: 3/8" ((50/min) (2)B: 3/4" ((125/min) (3)C: 11/2" ((320 @/min) |
Các xi lanh thủy lực nhỏ gọn có một loạt các ứng dụng trong các lĩnh vực khác nhau.
1. Sản xuất khuôn: Các xi lanh thủy lực nhỏ gọn được sử dụng rộng rãi trong ngành công nghiệp sản xuất khuôn cho các hoạt động mở khuôn, phóng ra và chiết xuất lõi.chúng có thể phù hợp ngay cả trong không gian hẹp nhất.
2- Máy công cụ: Trong lĩnh vực máy công cụ, xi lanh thủy lực nhỏ gọn có thể được sử dụng để kẹp, định vị và chức năng nâng bàn,có thể cung cấp hiệu quả và chính xác lực lượng và chuyển động điều khiển.
3Hàng không vũ trụ: Các xi lanh thủy lực nhỏ gọn thường được sử dụng trong các ứng dụng hàng không vũ trụ, cho các hệ thống như xe hạ cánh, bề mặt điều khiển và hoạt động cửa.Các xi lanh thủy lực nhỏ gọn là lý tưởng cho những người có yêu cầu không gian hạn chế.
4Sản xuất ô tô: Các xi lanh thủy lực nhỏ gọn thường được sử dụng để kẹp, định vị và điều chỉnh các hoạt động trên dây chuyền lắp ráp.Các xi lanh hiệu quả hơn trong việc cung cấp lực lượng và kiểm soát chuyển động, do đó tăng hiệu quả sản xuất.
Các xi lanh nhỏ gọn sẽ được đóng gói trong một gói bong bóng và sau đó đặt trong một hộp bìa carton.Sau đó hộp sẽ được niêm phong bằng băng dánCác gói sau đó sẽ được vận chuyển bằng cách sử dụng một dịch vụ vận chuyển đáng tin cậy.
