Nguồn gốc:
Giang Tô, Trung Quốc
Hàng hiệu:
Jufan
Chứng nhận:
CE
Số mô hình:
CXHC-A-IN-LA
Liên hệ chúng tôi
Băng hình
Băng hình
Băng hình

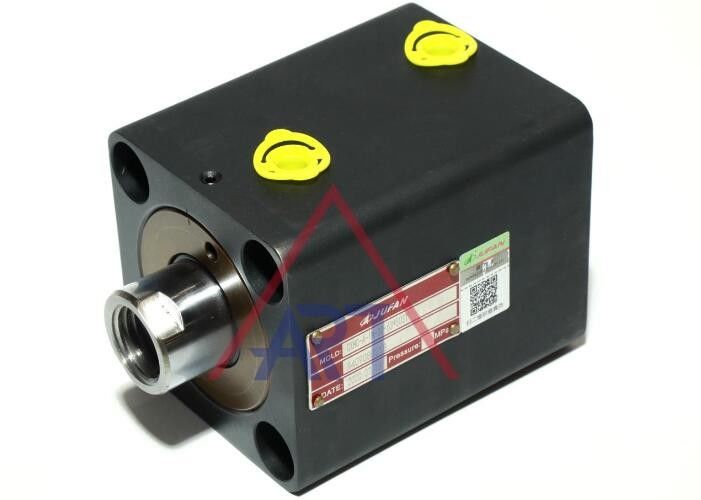

Mô tả xi lanh thủy lực nhỏ gọn:
1. Xi lanh thủy lực nhỏ gọn là một thiết bị thủy lực được thiết kế đặc biệt để tiết kiệm không gian lắp đặt.Tổng chiều dài của nó xấp xỉ một nửa chiều dài của cùng một đường kính xi lanh và cùng một xi lanh thanh hành trình để đáp ứng các nhu cầu đặc biệt trong các tình huống cụ thể.Thiết kế này có thể giải quyết hiệu quả các vấn đề lắp đặt trong khuôn, đồ đạc gia công hoặc thiết bị cơ khí có không gian hạn chế.
2. Tiết kiệm không gian: Xi lanh thủy lực mỏng có thiết kế kích thước nhỏ gọn hơn so với xi lanh thông thường và tổng chiều dài bằng khoảng một nửa xi lanh thanh kéo có cùng đường kính xi lanh và cùng hành trình, giúp tiết kiệm đáng kể không gian lắp đặt.
3. Cài đặt trực tiếp: Xi lanh thủy lực mỏng có thể được lắp đặt trực tiếp trên thiết bị mà không cần thêm bất kỳ phụ kiện nào.Điều này làm cho quá trình cài đặt ngắn gọn hơn, tiết kiệm thời gian và nhân công.
4. Áp dụng rộng rãi: Loại xi lanh dầu này phù hợp với khuôn mẫu, đồ đạc gia công hoặc các thiết bị cơ khí khác có không gian lắp đặt hạn chế.Nó có thể hoạt động tốt trong dây chuyền sản xuất công nghiệp, thiết bị tự động hóa và máy móc chính xác.
Xi lanh thủy lực nhỏ gọn là một thiết bị thủy lực hiệu quả và tiết kiệm không gian.Thiết kế nhỏ gọn, phương pháp lắp đặt trực tiếp và khả năng ứng dụng rộng rãi cho phép nó đóng một vai trò quan trọng trong nhiều tình huống khác nhau.
Cấu trúc và tên bộ phận:
|
Mục | Tên một phần | Số lượng |
| 1 | Ống | 1 | |
| 2 | Thanh piston | 1 | |
| 3 | Vỏ thanh | 1 | |
| 4 | pít tông | 1 | |
| 5 | Bịt kín bụi | 1 | |
| 6 | Đóng gói thanh | 1 | |
| 7 | Vòng chữ o bọc thanh | 1 | |
| số 8 | Vòng chữ o của piston | 1 | |
| 9 | Vòng dự phòng piston | 2 | |
| 10 | Vòng chữ o của piston | 1 |
Mẫu đơn đặt hàng
CXHCMỘT---J---TRONG---SD---50X30---25mm---1---02---MỘT
1 2 3 4 5 6 7 8 9 10
| CXHC: xi lanh nhỏ gọn | ||
| 1 | Kiểu | (1)A:tác động kép(2)C:thanh đôi(3)D:thanh đôi có căn chỉnh hành trình |
| 2 | Lựa chọn | J: có khả năng chống nhiệt/xói mòn (lưu ý: "khoảng trống" nếu không được sử dụng) |
| 3 | Chủ đề thanh | (1) IN: ren trong (2) EX: ren ngoài |
| 4 | Cài đặt | (1) SD: cơ bản (2) LA: bàn chân |
| 5 | Lỗ khoan (mm) | 20.25.32.40.50.63.80.100 |
| 6 | Đột quỵ (mm | tham khảo bảng "hành trình tiêu chuẩn" |
| 7 | Căn chỉnh nét | chỉ để chuyển tiếp căn chỉnh |
| số 8 | Vật liệu đóng gói | (1)1:(PU)(cách sử dụng tiêu chuẩn(2)2:(NBR)(3)3:(FPM) |
| 9 | Bộ điều chỉnh dòng chảy | (1)02:1/4"(12l/phút)(2)03:3/8(20l/phút)(3)04:1/2"(30l/phút) |
| 10 | Kiểm tra van | (1)A:3/8"(50llmin)(2)B:3/4"(125llmin)(3)C:11/2"(320l/phút) |
Kích thước bên ngoài
CXHX-A-SD Tác động kép, cơ bản
SD/LA
CXHC-A-LA Tác động kép, mặt bích chân
Ứng dụng:
Xi lanh thủy lực nhỏ gọn có nhiều ứng dụng trong nhiều lĩnh vực khác nhau.Dưới đây là một số lĩnh vực ứng dụng phổ biến:
1.Sản xuất khuôn: Xi lanh thủy lực nhỏ gọn thường được sử dụng trong ngành sản xuất khuôn mẫu cho các hoạt động như mở khuôn, đẩy và chiết lõi.Do thiết kế nhỏ gọn, chúng có thể được lắp đặt và vận hành trong không gian hạn chế.
2.Máy công cụ: Trong lĩnh vực máy công cụ, xi lanh thủy lực nhỏ gọn thường được sử dụng cho các chức năng kẹp, định vị và nâng bàn.Chúng có thể cung cấp khả năng điều khiển lực và chuyển động hiệu quả và chính xác trong máy công cụ.
3. Hàng không vũ trụ: Xi lanh thủy lực nhỏ gọn được sử dụng rộng rãi trong các ứng dụng hàng không vũ trụ cho các hệ thống như thiết bị hạ cánh, bề mặt điều khiển và vận hành cửa.Do hạn chế về không gian trong máy bay và tàu vũ trụ, xi lanh thủy lực nhỏ gọn có thể đáp ứng các yêu cầu về độ gọn nhẹ.
4. Sản xuất ô tô: Trong quy trình sản xuất ô tô, xi lanh thủy lực nhỏ gọn thường được sử dụng để kẹp, định vị và điều chỉnh các hoạt động trên dây chuyền lắp ráp.Chúng có thể cung cấp khả năng kiểm soát lực và chuyển động hiệu quả, từ đó nâng cao hiệu quả sản xuất.
5. Máy móc xây dựng: Xi lanh thủy lực nhỏ gọn được sử dụng rộng rãi trong các máy móc xây dựng khác nhau như máy xúc, máy ủi và cần cẩu.Chúng được sử dụng để điều khiển chuyển động và định vị các bộ phận như cánh tay, cần và bộ ổn định.
Tóm lại, xi lanh thủy lực nhỏ gọn cung cấp các giải pháp nhỏ gọn và hiệu quả để kiểm soát lực và chuyển động trong nhiều lĩnh vực khác nhau.Chúng phù hợp cho các ứng dụng yêu cầu lắp đặt và vận hành trong không gian hạn chế và có thể đáp ứng các yêu cầu cụ thể trong các tình huống cụ thể.
Nhà máy:
Xưởng của chúng tôi sạch sẽ và gọn gàng, mỗi quy trình nằm ở các khu vực khác nhau, đáp ứng tiêu chuẩn công nghiệp để đảm bảo sản phẩm hoàn hảo.
Hỏi:Đảm bảo chất lượng của bạn là gì?
MỘT:Chúng tôi sẽ kiểm tra từng cái một trước khi giao hàng. Nếu sản phẩm bị hư hỏng trong quá trình vận chuyển hoặc có vấn đề về chất lượng, bạn có thể chọn hoàn tiền hoặc gửi lại sản phẩm và phí vận chuyển sẽ do chúng tôi chịu.
A: Một năm sau khi bạn nhận được sản phẩm
Trả lời: Có, chúng tôi có thể cung cấp mẫu, đối với đơn hàng mẫu phải trả chi phí mẫu và phí vận chuyển như bình thường, không tính thêm phí.
