Nguồn gốc:
Giang Tô, Trung Quốc
Hàng hiệu:
Jufan
Chứng nhận:
CE
Số mô hình:

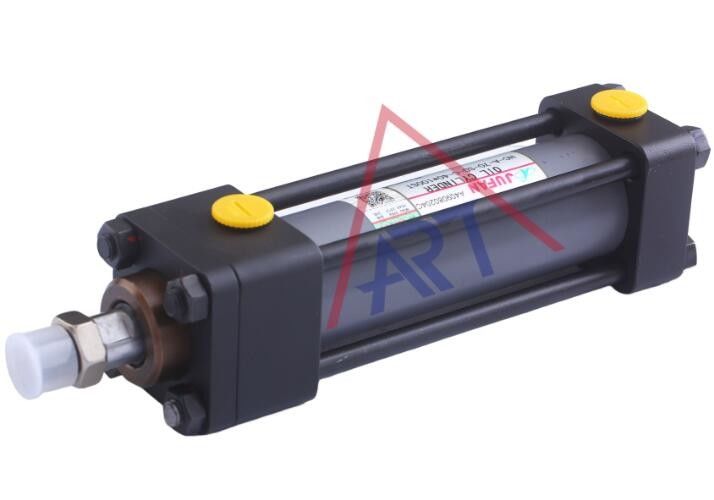

HCA-70-SD-C-40*100ST
Liên hệ chúng tôi
Băng hình
Băng hình
Băng hình
Băng hình
Điều chỉnh và kiểm tra xi lanh thủy lực
Đầu tiên, giảm áp suất làm việc bên trong xi lanh xuống khoảng (0,5-1) MPa. Sau đó, làm cho thanh píton thực hiện chuyển động quay ngược và mở nút xả để xả.
Phương pháp mở là như sau:
Khi piston đạt đến kết thúc đường đâm của nó, mở nút ống xả vào thời điểm khi áp suất tăng, và ngay lập tức đóng nó trước khi bắt đầu trở lại.bạn có thể nghe thấy một âm thanh rítKhi không khí được giải phóng hoàn toàn, dầu phun ra sẽ trong suốt.
Nếu xi lanh thủy lực được trang bị thiết bị đệm điều chỉnh và pít-tơ đang di chuyển, trước tiên đặt van ga vào vị trí với dòng chảy thấp hơn,và sau đó dần dần điều chỉnh kích thước của cửa ga cho đến khi các yêu cầu được đáp ứng.
Ngoài việc thực hiện các nhiệm vụ điều chỉnh trên, cần phải kiểm tra sự rò rỉ dầu trong các thành phần niêm phong khác nhau và xem các nút của các bộ phận kết nối có lỏng hay không,để ngăn ngừa tai nạn.
Dựa trên việc sử dụng xi lanh thủy lực, lên lịch thời gian kiểm tra thường xuyên và lưu giữ hồ sơ kiểm tra.
Điều chỉnh thiết bị xả:
Điều chỉnh thiết bị đệm:
Kiểm tra các bộ phận khác nhau của xi lanh thủy lực:
Kiểm tra thường xuyên:
Các bước sắp xếp:
1.Vòng nốt khóa theo chiều ngược chiều kim đồng hồ với 1/4 vòng tròn bằng chìa khóa.
2Sử dụng chìa khóa hex để điều chỉnh ốc vít B:
1) theo chiều kim đồng hồ, tốc độ thanh sẽ chậm lại
2) ngược chiều kim đồng hồ, tốc độ thanh sẽ tăng.
3Sau khi sắp xếp, sử dụng hex.wrerch để cố định vít sắp xếp B, và sau đó thắt đinh đệm C để ngăn ngừa khả năng
rò rỉ từ niêm phong đệm D
4.Cắt chặt nút khóa A.
Vị trí cổng và đệm
| Loại SD | Loại LA |
|
Tiêu chuẩn = A:cổng đầu vào B:vị trí đệm D:vị trí van kiểm tra |
|
ví dụ:mẫu đơn đặt hàng cho mục HCA70-LA-C-100X200-B-B-A
Cổng đầu vào = vị trí B
Cushion=A Position (Chân đệm)
Chiều dài đệm
|
Mở (mm) | L | Tôi. |
| 32-63 | 20 | 10 | |
| 80--160 | 25 | 15 | |
| 180--224 | 30 | 27 | |
| 250 | 35 | 32 |
Ứng dụngkhông chỉ cho sản xuất máy công cụ cơ khí và thiết bị chế biến kim loại, mà còn có thể được sử dụng rộng rãi trong các thiết bị điều khiển thép, điều khiển nhà máy điện hạt nhân, thang máy hành khách, vv
| Loại | Biểu tượng | Hình vẽ | Với Bellow | Chất chống nhiệt | Mở (mm) |
|
|
32,40,50,63,80,100,125,150,180,200,224,250 | |||
| Chơi hai vai | HCA | |
HCA-H | HCA-J | |
| Cây gậy đôi | HCC | |
HCC-H | HCC-J | |
| Các thanh đôi với sự sắp xếp | HCD | |
HCD-H | HCD-J |
HC2--A--70-- --SD--C--100--200ST-- -- -- -- -- --
1) 2) 3) 4) 5) 6) 7) 8) 9) 10) 11) 12) 13)
| HC2:Thiên thùng thủy lực dây thừng | |
| 1) Loại |
A: Chơi hai vai C:các thanh đôi |
| 2)Áp suất làm việc |
70:70kgf/cm2 140:140kgf/cm2 |
| 3) Hiệu suất trống: ((tiêu chuẩn sử dụng) | H:bên dưới J: chống nhiệt / xói mòn ((nhiệt độ cao nhất là 200 °C) |
| 4)Loại gắn | SD/FA/FB/CA/CB/LA/LB/TA/TC |
| 5)Kích thước thanh |
C: lớp C B: lớp B
Lưu ý: Tiêu chuẩn 1:Đường dây lớp HC-70+C
|
| 6) Mở ((mm) | 32,40,50,63,80,100,125,150,180,200,224,250 |
| 7)Bệnh đột quỵ (mm) | Max.stroke=Max length of stroke-Min. length of stroke |
| 8) Bàn gối trống: |
không đệm
B: Cushion ở cả hai bên
R: Nệm trên nắp thanh
H: Chất đệm trên nắp đầu |
| 9) Các bộ kết nối Y |
Y:Y kết nối I:I kết nối |
| 10) Định hướng nhịp |
Chỉ thẳng hàng phía trước và chiều dài thẳng hàng < hoặc = chiều dài đường |
|
11)Vị trí cảng |
|
| 12) Vị trí đệm | |
| 13) Vật liệu niêm phong dầu trắng | NBR (tiêu chuẩn sử dụng),2: PU 3:FPM |
Xác định vật liệu cần thiết khi đặt hàng
(1)N:NBR
(2)V:F≤200°C
| Đau lắm | X |
| 32.40.50 | 1/3.5xstroke + 45 |
| 63.80.100 | 1/4 xstroke + 55 |
| 125.150180.200 | 1/5xstroke+65 |
| 224.250 | 1/6xstroke + 80 |
Nhà máy:
Hình dạng của xi lanh thủy lực là gì?
Các lỗ của một xi lanh thủy lực đề cập đến đường kính bên trong của thùng xi lanh. Nó là lỗ thông qua đó píton di chuyển qua lại bên trong xi lanh.Kích thước lỗ là một thông số quan trọng vì nó trực tiếp ảnh hưởng đến lực và tốc độ của hệ thống thủy lực.
Trong thông số kỹ thuật xi lanh thủy lực, lỗ thường được thể hiện bằng inch hoặc milimet. Ví dụ, nếu một xi lanh thủy lực có kích thước lỗ 2 inch,nó có nghĩa là đường kính bên trong của thùng xi lanh là 2 inch.
Biết kích thước lỗ là rất quan trọng để tính toán diện tích piston, mà, như chúng tôi đã thảo luận trước đây, là điều cần thiết để xác định lực được áp dụng bởi xi lanh thủy lực.
