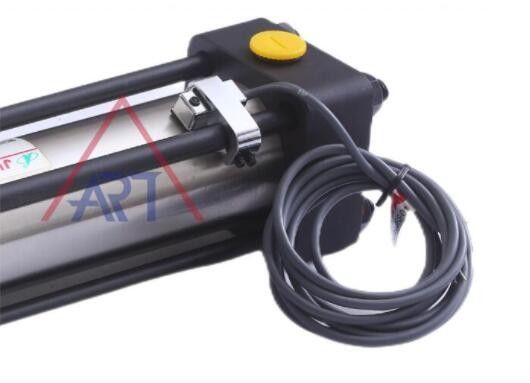

Xi lanh áp suất thủy lực tác động kép làm việc với hành trình điều chỉnh NBR theo hướng thẳng hàng

Mô tả lý thuyết làm việc:

Tính năng hoạt động hai lần của xi lanh thủy lực này có nghĩa là nó có thể thực hiện lực theo cả hai hướng, cả kéo dài và thu hồi piston.một trên mỗi nắp đầu, cho phép dịch thủy lực chảy vào và ra khỏi xi lanh.

Khi chất lỏng thủy lực được bơm vào một trong các cổng, nó đẩy piston theo một hướng, mở rộng xi lanh.nó đẩy piston theo hướng ngược lạiCác thanh buộc đảm bảo rằng bộ phận xi lanh vẫn ổn định trong các chuyển động này.

Các xi lanh thủy lực cột dây đai hai tác dụng được sử dụng trong một loạt các ứng dụng, bao gồm thiết bị xây dựng, máy móc nông nghiệp và máy móc công nghiệp.Chúng được ưa thích vì độ bền của chúng, sức mạnh, và tính linh hoạt.

Tính toán nhịp:

Ví dụ: một xi lanh có lỗ 80mm, 45mm rod, đầu thanh với loại FA và áp suất làm việc 100kgf / cm2

Đáp: 1.Dựa trên loại FA, bảng 1 cho thấy

2Với n = 2 và bảng 2, L có thể được định nghĩa là 1980mm

3Dựa trên loại FA và kích thước bên ngoài

l=F+W+H+CA=24+35+18+75=152mm

4.max.storke S=L ̇l=1980-152=1828mm

Loại	Điều kiện	Tỷ lệ	Loại	Điều kiện	Tỷ lệ
LA LB		1/4	FB		1/4
		2			2
		2			2
FA		1/4
		2	TC		1
		4	CA
S=L-l S = Đột quỵ ((mm) L:Max. chiều dài của đường xoay ((mm) l:Min.longitude of stroke ((mm))

Các bước sắp xếp:

1.Vòng nốt khóa theo chiều ngược chiều kim đồng hồ với 1/4 vòng tròn bằng chìa khóa.

2Sử dụng chìa khóa hex để điều chỉnh ốc vít B:

1) theo chiều kim đồng hồ, tốc độ thanh sẽ chậm lại

2) ngược chiều kim đồng hồ, tốc độ thanh sẽ tăng.

3Sau khi sắp xếp, sử dụng hex.wrerch để cố định vít sắp xếp B, và sau đó thắt đinh đệm C để ngăn ngừa khả năng

rò rỉ từ niêm phong đệm D

4.Cắt chặt nút khóa A.

Vị trí cổng và đệm

Loại SD	Loại LA
Tiêu chuẩn = A:cổng đầu vào B:vị trí đệm D:vị trí van kiểm tra

ví dụ:mẫu đơn đặt hàng cho mục HCA70-LA-C-100X200-B-B-A

Cổng đầu vào = vị trí B

Cushion=A Position (Chân đệm)

Chiều dài đệm

	Chất xả (mm)	L	Tôi.
	32-63	20	10
	80--160	25	15
	180--224	30	27
	250	35	32

• Nếu chuyển động của xi lanh với tải trọng trên 500mm/s,
• Nếu tốc độ di chuyển cao hơn 750mm/s, nên sử dụng van giảm tốc độ bên ngoài

Đơn yêu cầukhông chỉ cho sản xuất máy công cụ cơ học và thiết bị chế biến kim loại, mà còn có thể được sử dụng rộng rãi trong các thiết bị điều khiển thép, điều khiển nhà máy điện hạt nhân, thang máy hành khách, vv

Loại	Biểu tượng	Hình vẽ	Với Bellow	Chất chống nhiệt	Chất xả (mm)
					32,40,50,63,80,100,125,150,180,200,224,250
Chơi hai vai	HCA		HCA-H	HCA-J
Cây gậy đôi	HCC		HCC-H	HCC-J
Các thanh đôi với sự sắp xếp	HCD		HCD-H	HCD-J

HC2--A--70-- --SD--C--100--200ST-- -- -- -- -- --

1) 2) 3) 4) 5) 6) 7) 8) 9) 10) 11) 12) 13)

Xác định vật liệu cần thiết khi đặt hàng

(1)N:NBR

(2)V:F≤200°C

Nhà máy:

Tại sao lại buộc xi lanh thủy lực?

Các xi lanh thủy lực dây thắt là một thiết kế cụ thể của xi lanh thủy lực được đặc trưng bởi việc sử dụng các thanh thắt để giữ xi lanh lại với nhau.Dưới đây là một số lý do tại sao tie rod xi lanh thủy lực thường được sử dụng:

Thiết kế hiệu quả về chi phí:Các xi lanh dây đai thường chi phí hiệu quả hơn để sản xuất so với xi lanh thân hàn hoặc dây đai.cho phép xây dựng đơn giản và kinh tế hơn.

Dễ bảo trì và sửa chữa:Thiết kế thanh thắt dễ dàng bảo trì và sửa chữa hơn. Trong trường hợp bị hư hỏng hoặc cần bảo trì, các thanh thắt có thể dễ dàng được tháo ra,cho phép truy cập vào các thành phần bên trong mà không cần tháo rời toàn bộ xi lanh.

Mô-đun: Các xi lanh dây thừng thường được thiết kế theo mô-đun, giúp dễ dàng thay thế các thành phần riêng lẻ hoặc nâng cấp các bộ phận cụ thể.

Sự đa dạng:Các xi lanh dây buộc có sẵn trong một loạt các kích thước và cấu hình, làm cho chúng linh hoạt cho các ứng dụng khác nhau.

Đánh giá áp suất cao: Các xi lanh dây thắt có khả năng xử lý các ứng dụng áp suất cao.cho phép các bình này chịu được áp suất cao hơn mà không ảnh hưởng đến an toàn hoặc hiệu suất.

Phạm vi ứng dụng rộng:Các xi lanh thủy lực dây buộc phù hợp với một loạt các ứng dụng, bao gồm máy móc công nghiệp, thiết bị xây dựng và hệ thống xử lý vật liệu.

Tùy chỉnh: Các nhà sản xuất có thể dễ dàng tùy chỉnh xi lanh thủy lực dây thừng để đáp ứng các yêu cầu ứng dụng cụ thể, chẳng hạn như chiều dài đường đâm, kích thước lỗ và các tùy chọn lắp đặt.Sự linh hoạt này làm cho chúng thích nghi với các nhu cầu công nghiệp khác nhau.

Trong khi xi lanh dây buộc có lợi thế của họ, nó là điều cần thiết để xem xét các yêu cầu cụ thể của ứng dụng khi lựa chọn một thiết kế xi lanh thủy lực.điều kiện hoạt động, và hạn chế ngân sách sẽ ảnh hưởng đến việc lựa chọn loại xi lanh thủy lực phù hợp nhất.

Câu hỏi thường gặp
Q1: Bạn là một nhà sản xuất hoặc một công ty thương mại?
Chúng tôi có nhà máy của riêng mình, vì vậy chúng tôi có thể cung cấp giá tốt nhất cũng như dịch vụ đầu tiên.


Q2: Bạn có chấp nhận tùy chỉnh hoặc không tiêu chuẩn sản phẩm?
Vâng, chúng tôi có thể tùy chỉnh sản phẩm theo yêu cầu của khách hàng.


Q3: MOQ của bạn là gì?
MOQ phụ thuộc vào nhu cầu của khách hàng. Bên cạnh đó, chúng tôi chào đón đặt hàng thử nghiệm trước khi sản xuất hàng loạt.


Q4: Thời gian giao hàng của bạn là bao lâu?
Thông thường, thời gian giao hàng là 7 ngày nếu chúng tôi có cổ phiếu. Nếu chúng tôi không có cổ phiếu, nó cần 15-30 ngày làm việc. Và nó cũng phụ thuộc vào số lượng và yêu cầu của sản phẩm.


Q5: Điều khoản thanh toán của bạn là gì?
T / T. Nếu bạn có bất kỳ câu hỏi nào, vui lòng cảm thấy miễn phí để liên hệ với chúng tôi.
