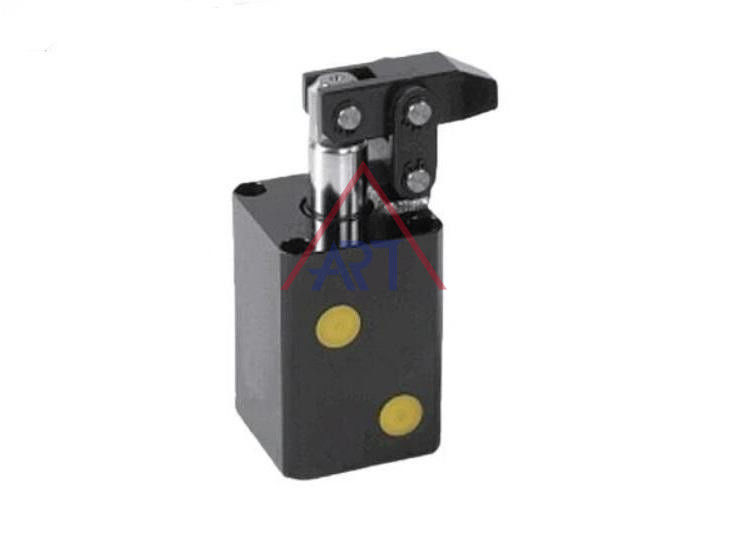

Xi lanh kẹp xoay Một mặt xoay trái để định vị và kẹp chính xác

Mô tả Sản phẩm:

Sản phẩm này dựa trên lý thuyết đòn bẩy và được thiết kế để kẹp các vật thể khi piston được đẩy lên.

Thiết kế chất lượng cao của giá đỡ của tay kẹp giúp ngăn chặn sự rung lắc của giá đỡ.

Thân thép của OS4 rất bền vì nó được làm bằng thép carbon.Ngoài ra, các bộ phận cơ khí chính được lắp đặt bên ngoài thân xi lanh để bảo trì dễ dàng hơn.

Thép carbon được sử dụng cho khối xi lanh và cơ cấu kẹp cực kỳ chắc chắn và bền bỉ.Do đó, sản phẩm là sự lựa chọn hoàn hảo cho xây dựng cơ khí.

Đặc trưng:

Mâm cặp xi lanh dầu quay thủy lực bánh răng nửa trục bao gồm một đĩa nối trục chính được nối với trục chính, một mặt đầu của thân mâm cặp được lắp trên đĩa nối trục chính, mặt còn lại của thân mâm cặp được trang bị rãnh vòng trong ở giữa và chu vi bên ngoài được lắp đặt thống nhất với một bệ xi lanh dầu.

Phần dưới của xi lanh dầu góc được lắp vào ghế xi lanh dầu, phía trên được trang bị tấm áp suất xi lanh dầu thông qua đai ốc.

Một mặt của bệ khuôn răng được lắp vào rãnh vòng thông qua việc bịt kín mặt cuối và mặt còn lại được trang bị khuôn răng.Khuôn răng được trang bị rãnh răng tròn khớp với bánh răng nửa trục cần cố định.

Bánh răng nửa trục được lắp trên khuôn răng và được nén và cố định bởi tấm áp suất xi lanh dầu xung quanh.

Thông qua cấu trúc trên, mô hình tiện ích giải quyết được các vấn đề kỹ thuật về khó siết chặt bánh răng nửa trục và dễ dịch chuyển trong quá trình gia công trong công nghệ hiện có.

Nó cung cấp mâm cặp xi lanh dầu quay thủy lực cho bánh răng nửa trục được kẹp chắc chắn, có thể điều chỉnh áp suất và dễ bảo trì.

Các thông số kỹ thuật:

Đường kính lỗ khoan:32mm, 40mm, 50mm

Diễn xuất:Tác động kép

Hướng xoay:Lên và xuống

Hành trình kẹp:25mm, 30mm, 35mm

Dịch:Dầu khoáng

Tối đa.Áp lực công việc:40kgf/c㎡, 140kgf/c㎡

F=fxL1/L2 F: lực kẹp (kgf) f: đầu ra (kgf) L1: khoảng cách giữa điểm thí điểm và điểm đẩy L2: khoảng cách giữa điểm thí điểm và điểm kẹp

Các ứng dụng:

Sản xuất và dịch vụ:

Dịch vụ và hỗ trợ kỹ thuật của chúng tôi dành cho sản phẩm Xi lanh kẹp quay bao gồm:

• Đường dây nóng dịch vụ khách hàng 24/7
• Tư vấn kỹ thuật miễn phí
• Hỗ trợ kỹ thuật tại chỗ
• Thay thế hoặc sửa chữa sản phẩm miễn phí
• Đào tạo sản phẩm miễn phí
• Cập nhật sản phẩm thường xuyên

Câu hỏi thường gặp:
