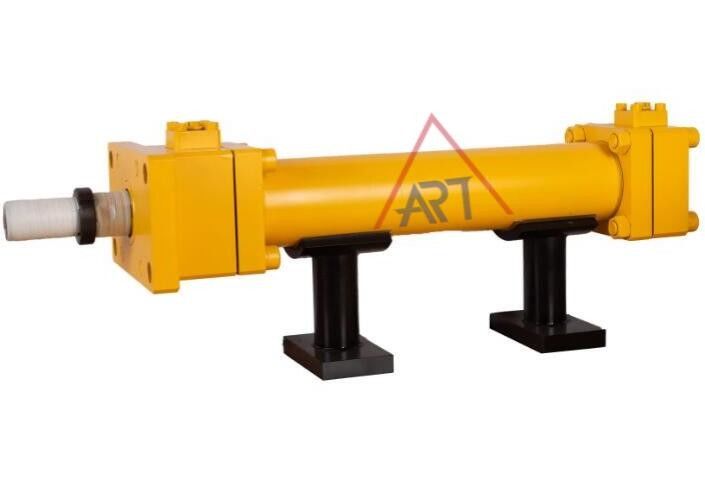

Thiết kế bốn thanh Kỹ thuật linh hoạt Xi lanh thủy lực Áp suất làm việc cao nhất 160 Kgf / Cm²

Tính năng
1).Tuân thủ các thông số kỹ thuật ISO-6020/2.
2).Áp suất làm việc cao nhất là 160 kgf/cm2
3).Thiết kế bốn thanh, linh hoạt.Bảo trì dễ dàng, kiểm soát chặt chẽ độ chính xác gia công, độ ma sát thấp và tuổi thọ cao.
4).Kích thước bên ngoài tương thích với các sản phẩm HMI của công ty Parker tại Hoa Kỳ.
5).Đa dạng về kiểu lắp đặt cho khách hàng lựa chọn.
6).Có thể được sử dụng trong các thiết bị kỹ thuật, như thép, luyện kim, tàu thủy và các máy móc khác.
7).Tương thích với xi lanh dầu trong Packer.

Cài đặt

Biểu tượng	Tên	Vẽ	Biểu tượng	Tên	Vẽ
SD	Nền tảng		TC	Thân trung gian
FA	Mặt bích thanh		TA	Thân đầu
FB	Mặt bích đầu		CA	Khoan
LA	Chân		CB	Khe kép
LB	Góc cuối

Điều chỉnh và kiểm tra xi lanh thủy lực

Đầu tiên, giảm áp suất làm việc bên trong xi lanh xuống khoảng (0,5-1) MPa.Sau đó, làm cho cần piston thực hiện chuyển động tịnh tiến và mở nút xả để xả khí.

Cách thức mở như sau:

Khi piston đi đến cuối hành trình, hãy mở nút xả vào thời điểm áp suất tăng lên và đóng ngay lập tức trước khi bắt đầu quay trở lại.Trong quá trình xả, bạn có thể nghe thấy tiếng rít, sau đó xả ra một lượng dầu sủi bọt màu trắng và đục.Khi không khí được xả hết, dầu phun ra sẽ trong.Độ hoàn thiện của ống xả có thể được đánh giá bằng mắt thường.

Nếu xi lanh thủy lực được trang bị thiết bị đệm có thể điều chỉnh và piston đang chuyển động, trước tiên hãy đặt van tiết lưu ở vị trí có tốc độ dòng chảy thấp hơn, sau đó điều chỉnh dần kích thước của cổng tiết lưu cho đến khi đáp ứng yêu cầu.

Ngoài việc thực hiện các công việc điều chỉnh trên, cần kiểm tra xem có rò rỉ dầu ở các bộ phận bịt kín khác nhau hay không và các bu lông của các bộ phận kết nối có bị lỏng hay không để tránh tai nạn.

Dựa trên việc sử dụng xi lanh thủy lực, sắp xếp thời gian kiểm tra thường xuyên và lưu giữ hồ sơ kiểm tra.

1. Điều chỉnh thiết bị xả:

2. Điều chỉnh thiết bị đệm:

3. Kiểm tra các bộ phận khác nhau của xi lanh thủy lực:

4. Kiểm tra thường xuyên:

Các bước căn chỉnh:

1. Xoay đai ốc khóa theo hướng ngược chiều kim đồng hồ với 1/4 vòng tròn bằng cờ lê.

2.Sử dụng hệ thập lục phân.cờ lê để điều chỉnh vít căn chỉnh B:

1) theo chiều kim đồng hồ, tốc độ thanh sẽ chậm lại

2) ngược chiều kim đồng hồ, tốc độ thanh sẽ tăng lên.

3.Sau khi căn chỉnh, sử dụng hệ thập lục phân.cờ lê để cố định vít căn chỉnh B, sau đó siết chặt đai ốc đệm C để ngăn ngừa khả năng xảy ra

rò rỉ từ đệm đệm D

4. Siết chặt đai ốc khóa A

Vị trí cổng và đệm

loại SD	loại LA
Tiêu chuẩn=A:cổng đầu vào B:Vị trí đệm D:Vị trí van kiểm tra

ví dụ:mẫu đơn đặt hàng cho vị trí HCA70-LA-C-100X200-BBA

Cổng vào=vị trí B

Đệm=Một vị trí

Chiều dài đệm

	Lỗ khoan (mm)	L	tôi
	32--63	20	10
	80--160	25	15
	180--224	30	27
	250	35	32

• Nếu chuyển động của xi lanh có tải lớn hơn 500 mm/giây,
• Nếu tốc độ di chuyển cao hơn 750 mm/giây, nên sử dụng van giảm tốc bên ngoài.

Ứng dụngkhông chỉ để sản xuất máy công cụ cơ khí và thiết bị gia công kim loại mà còn có thể được sử dụng rộng rãi trong các bộ truyền động bằng thép, điều khiển nhà máy điện hạt nhân, thang máy chở khách, v.v.


Chỉ định vật liệu cần thiết khi đặt hàng

(1)N:NBR

(2)V:F<200oC

Nhà máy:


Câu hỏi thường gặp
Q1: Bạn là nhà sản xuất hay công ty thương mại?
Chúng tôi có nhà máy riêng nên có thể cung cấp giá tốt nhất cũng như dịch vụ đầu tiên.


Câu 2: Bạn có chấp nhận các sản phẩm tùy biến hoặc phi tiêu chuẩn không?
Có, chúng tôi có thể tùy chỉnh sản phẩm theo yêu cầu của khách hàng.


Câu 3: MOQ của bạn là gì?
MOQ phụ thuộc vào nhu cầu của khách hàng.Bên cạnh đó, chúng tôi hoan nghênh đơn đặt hàng dùng thử trước khi sản xuất hàng loạt.


Q4: Thời gian giao hàng của bạn là bao lâu?
Thông thường, thời gian giao hàng là 7 ngày nếu chúng tôi có hàng.Nếu chúng tôi không có hàng thì cần 15-30 ngày làm việc.Và nó cũng phụ thuộc vào số lượng và yêu cầu của sản phẩm.


Câu 5: Điều khoản thanh toán của bạn là gì?
T/T.Nếu bạn có bất kỳ câu hỏi nào, xin vui lòng liên hệ với chúng tôi.
