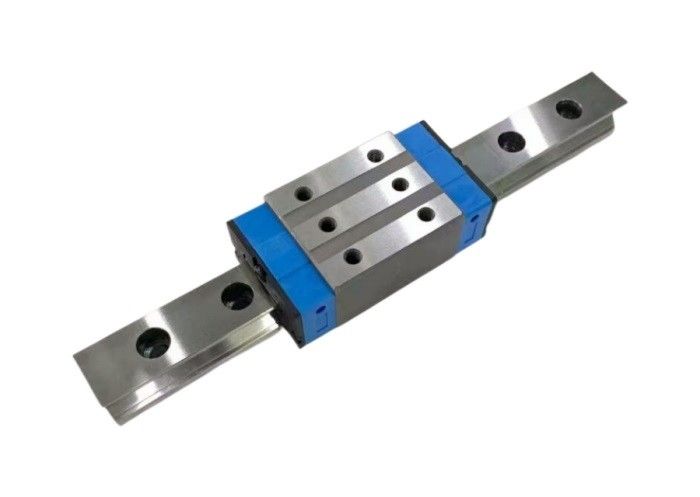

Thanh trượt dẫn hướng tuyến tính loại tải nặng để di chuyển mượt mà và căn chỉnh hoàn hảo

Ưu điểm của đường dẫn tuyến tính Arta:

-Độ chính xác định vị cao, độ lặp lại cao

Đường dẫn hướng tuyến tính ARTA là một thiết kế chuyển động lăn có hệ số ma sát thấp và chênh lệch giữa ma sát động và ma sát tĩnh là rất nhỏ.Do đó, hiện tượng trượt dính sẽ không xảy ra khi quá trình cấp liệu ở mức siêu vi mô được thực hiện.

-Khả năng chống ma sát thấp, độ chính xác cao được duy trì trong thời gian dài

Khả năng chống ma sát của đường dẫn hướng tuyến tính chỉ bằng 1/20 đến 1/40 so với đường dẫn hướng tuyến tính. Với đường dẫn tuyến tính, có thể dễ dàng đạt được sự bôi trơn tốt bằng cách cung cấp dầu mỡ qua núm mỡ trên xe hoặc sử dụng bơm dầu tập trung hệ thống, do đó lực cản ma sát giảm và độ chính xác có thể được duy trì trong thời gian dài.

-Độ cứng cao với thiết kế tải bốn chiều

Thiết kế tối ưu của cơ học hình học làm cho đường dẫn tuyến tính chịu tải theo cả bốn hướng, hướng tâm, hướng tâm đảo ngược và hai hướng bên.Hơn nữa, độ cứng của đường dẫn hướng tuyến tính có thể dễ dàng đạt được bằng cách đặt trước bàn trượt và bằng cách thêm số lượng bàn trượt.

-Thích hợp cho hoạt động tốc độ cao

Do đặc tính kháng ma sát thấp nên lực truyền động cần thiết thấp hơn nhiều so với các hệ thống khác, do đó mức tiêu thụ điện năng nhỏ.Hơn nữa, hiệu ứng tăng nhiệt độ là nhỏ ngay cả khi vận hành ở tốc độ cao.

-Dễ dàng cài đặt với khả năng thay thế lẫn nhau

So với quy trình tháo dỡ yêu cầu kỹ năng cao của thanh dẫn hướng trượt thông thường, thanh dẫn hướng tuyến tính có thể mang lại độ chính xác cao ngay cả khi bề mặt lắp được gia công bằng phay hoặc mài.Hơn nữa, khả năng thay thế của đường dẫn tuyến tính mang lại sự thuận tiện cho việc lắp đặt và bảo trì trong tương lai.

Loại tải nặng

1. 2. 3.

Ứng dụng:

-Trung tâm máy
-Máy tiện NC
-Trục cắt nặng XYZ
-Công cụ máy móc
-Trục tiếp liệu đầu mài của máy mài
-Máy phay
-Z Trục Máy Khoan và Máy Công Cụ

Hệ số an toàn tĩnh ( fs )

Do tác động và rung động trong khi thanh dẫn hướng ở trạng thái đứng yên hoặc di chuyển, hoặc do quán tính khi bắt đầu và dừng, thanh dẫn hướng tuyến tính có thể gặp phải một lực bên ngoài không mong muốn.Vì vậy, hệ số an toàn cần được xem xét đối với ảnh hưởng của tải trọng vận hành đó.Hệ số an toàn tĩnh ( fs ) là tỷ lệ giữa tải trọng tĩnh cơ bản định mức (C 0 ) với tải trọng làm việc tính toán.Hệ số an toàn tĩnh cho các loại ứng dụng khác nhau được trình bày trong Bảng.
